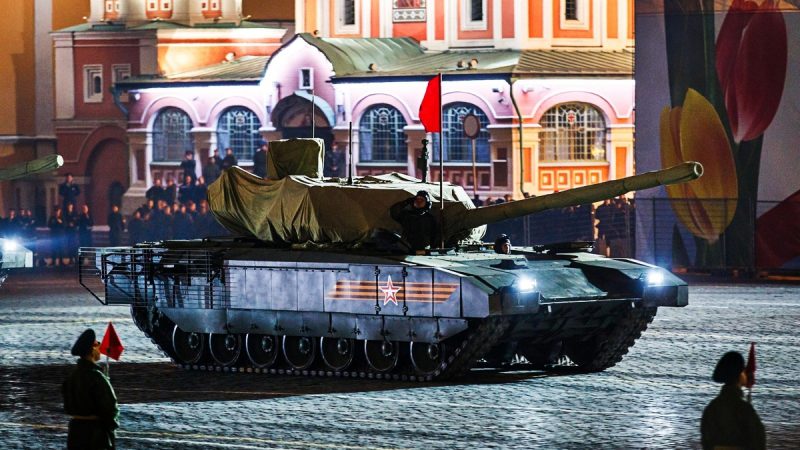

Многие уже видели, но наверняка еще не все, посему тоже тисну пост об новом российском ОБТ Т-14 “Армата”.
Министерство обороны с какого-то перепугу отнесло его в “средние танки” (видимо собираются еще тяжелые выпускать).
А заодно попробуем разобраться – что же мы увидели…

Итак новые фото.

(
Источник:
Там же архив со снимками в высоком разрешении (например для тех, кто желает украсить ими рабочий стол).

Бронекапсула имеется, башня необитаема (люков на башне нет, все люки в корпусе).
Ну это было понятно еще после первого видео из Нижнего Тагила.РЛС есть.
Причем обзор – круговой (на башне 4 полотна РЛС с АФАР).


На фото – правое переднее полотно РЛС.


Заднее правое полотно РЛС.

Комплекс активной защиты (далее – КАЗ) в наличии.
КАЗ “Афганит”.


Модули КАЗ под башней.
Несимметричная перевернутая трапеция – скорее всего один из элементов управления-наведения КАЗ.
От схемы КАЗ “Арены” вернулись к схеме КАЗ “Дрозд”.
Обещали в качестве суббоеприпаса комплекса активной защиты применить ударное ядро.
Вопрос – реализовали ли? Или там просто осколочный суббоеприпас, наподобие “Дроздовского”?

Пулеметная турель.

От зенитного НСВ-12,7 отказались, и в итоге пришли к ЗПУ с ПКТ (как многие и предполагали после показа Т-90МС).

30-мм ДУ турели на замену НСВ, как желали многие (на этом месте ждем от оных нелестные отзывы) – нет.
Видимо, решено не перегружать машину.
Все равно предполагается, что в одних боевых порядках с танками Т-14 будет идти тяжелая БМП Т-15, которая и несет 30-мм орудие и «Корнеты» в довесок.

1.

Предположительно – гранатометы постановки дымовой/аэрозольной/дипольной завесы.Штука до сих пор актуальная, ибо помимо визуальной маскировки аэрозольное облако нейтрализует лазерный луч, чем усложняет жизнь и ПТРК (а большинство ПТУР сегодня наводятся именно по лазерному лучу) и лазерным дальномерам противника.
Лазеров на поле боя нынче много, потому и гранат мало не будет. 🙂

Есть так же предположение, что в смотрящий вертикально вверх блок (1А на рис.) могут устанавливаться гранаты с ВМГЧ (взрывомагнитным генератором частоты).

Схема работы проиллюстрирована ниже:

Весьма интересная штука. Гранаты, создающие мощный электро-магнитный импульс и вышибающие электронику. Правда реальность эффективного применения ВМГЧ гранат против противотанковых суббоеприпасов с индивидуальным наведением из кассетных боеприпасов не прокомментирую, ибо эффективный радиус действия гранаты на знаю.

Так же в эти пакеты теоретически можно запихать ИК-ловушки, они же ЛТЦ – ложные тепловые цели (а также дипольные отражатели и прочие ложные цели), но на мой взгляд эффективность их на танке сегодня выглядит сомнительной.

Моя версия что там все таки – дымовые/аэрозольные/дипольные гранаты.

2.

Шахта справа от орудия.
Видел несколько предположений, что это модуль дополнительного вооружения.
Туда сватали: 30-мм пушку, АГС или даже (!) “Гатлинг” (в этом случае «эксперт», наверное, имел ввиду нечто миниганоподобное 🙂 )…

3.

Кормовая ниша.
Я бы предположил, что там расположена боеукладка (или ее часть).

По моим ощущениям – панели съемные, или быстро открывающиеся.
Для быстрого пополнения боекомплекта (на этом месте вспоминаем, как долго приходилось снаряжать карусель АЗ и МЗ на семействе Т-64/72/80/90).

Может быть даже панели еще имеют функцию “вышибных”, для предотвращения перехода горения БК в детонацию детонацию боезапаса (спасибо за более правильную и лаконичную формулировку камраду vakhnenko).


По крайне мере сверху (которые с ручками), я уверен, именно такие.

4.
Загадкой для меня остается назначение ниши на башне слева.

Было предположение, что это посадочное гнездо турели с АГС, либо крепления дополнительной пусковой установки ПТУР/ПЗРК (по принципу БМП М-2 “Брэдли”).
На мой взгляд – сомнительно.
Скорее… это шахта для выброса стреляных поддонов.

UPD-2.

Еще «эксперд», только уже из официальной газеты.
Силой мысли увеличил калибр ЗПУ с 7,62 до 12,7. =))
Турель, судя по всему развитие УДП Т05БВ-1 (продемонстрированной нам уже давно на Т-90МС) и там однозначно 7,62мм.
